在SMT生產中，PCB翹曲量是影響貼片精度和良率的關鍵因素之一。西門子X2S、X3S、X4S系列貼片機對PCB翹曲有明確的技術規范，合理的翹曲控制能顯著提升生產效率與產品質量。

PCB翹曲量的多維規范

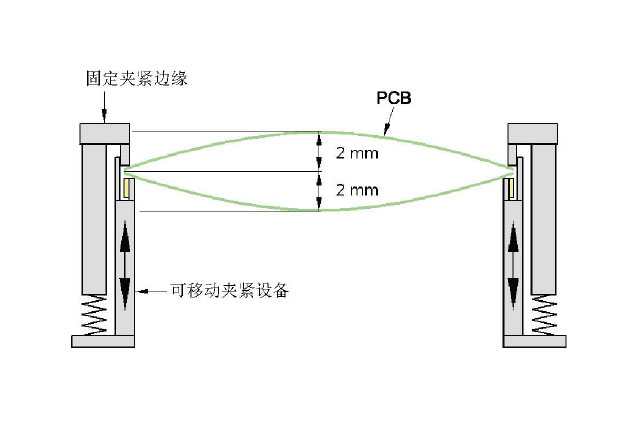

1. 垂直于傳輸方向上的翹曲

該方向上的翹曲量最大不得超過PCB對角線的1%，且絕對值不超過2mm。這一雙重限制確保了PCB在橫向上的平整度，避免因過度彎曲導致的定位偏差或元件貼裝不良。

2. 傳輸方向上的翹曲與厚度綜合約束

傳輸方向上的PCB翹曲量與PCB厚度之和必須小于5.5mm。這一綜合指標考慮了實際生產中PCB與傳送導軌的間隙，防止因板厚與翹曲疊加造成的卡板或傳輸不暢。

3. PCB前沿翹曲的特殊限制

PCB前沿（進板方向前緣）的翹曲量最大為2.5mm。前沿翹曲直接影響PCB進入貼片區域的初始定位，嚴格控制此值可避免進板傳感器誤判和定位基準偏移。


向上翹曲的工藝影響與補償

焦距保持范圍

當向上翹曲量在2mm以內時，板子中心的墨點（基準標記）能夠保持在數字相機的有效焦距范圍內，確保視覺識別精度。但在實際生產中，考慮到機械振動、溫度波動等綜合誤差，建議將此值保守控制在1.5mm以內。


貼裝高度的影響

向上翹曲會降低元件實際貼裝高度，可能導致：

焊膏壓縮量不足，影響焊接可靠性

貼裝壓力不均，造成元件偏移或損壞

對細間距元件（如QFP、BGA）的影響尤為顯著


向下翹曲的嚴格控制

向下翹曲量最高不得超過0.5mm，這一嚴格要求主要基于：

向下翹曲可能導致PCB與傳送導軌接觸摩擦，影響傳輸順暢性

可能干擾底部支撐或頂針系統的正常工作


增加板子與貼裝頭碰撞的風險

工程解決方案：磁性頂針的應用

為達到向下翹曲≤0.5mm的要求，西門子貼片機推薦采用磁性頂針輔助支撐系統：

自適應調節：磁性頂針可根據PCB板下表面輪廓自動調整高度，提供均勻支撐

減少變形：在回流焊前工序中抵消PCB因溫度或應力產生的變形趨勢

兼容性好：適用于不同厚度和尺寸的PCB，靈活性高


實踐建議與質量控制

來料檢驗：在PCB入庫時增加翹曲度檢測，確保來料符合貼片機要求

過程監控：在貼片工序前設置翹曲度在線監測點，實時預警

設備調校：定期校準貼片機的傳送軌道、支撐系統和視覺對位系統

工藝優化：針對易翹曲的薄板或大尺寸PCB，優化鋼網設計、回流曲線等工藝參數

夾具設計：對特殊PCB設計專用治具，提供額外支撐


西門子X系列貼片機對PCB翹曲量的多維規范體現了精密電子制造中對細節的嚴格把控。通過理解這些技術參數的內在邏輯，并結合磁性頂針等工程解決方案，生產企業能夠在高精度要求下實現穩定高效的SMT生產。在實際應用中，建議將設備規范與材料特性、工藝條件綜合考慮，建立完整的PCB翹曲控制體系，從而在提升貼裝精度的同時降低不良率與生產成本。
